华硕 DSBV-DX/SAS 主板的开机线等怎么插？
admin | 技术教程, 服务器相关 | 八月 15th, 2018 华硕 DSBV-DX/SAS 主板的开机线等怎么插？已关闭评论

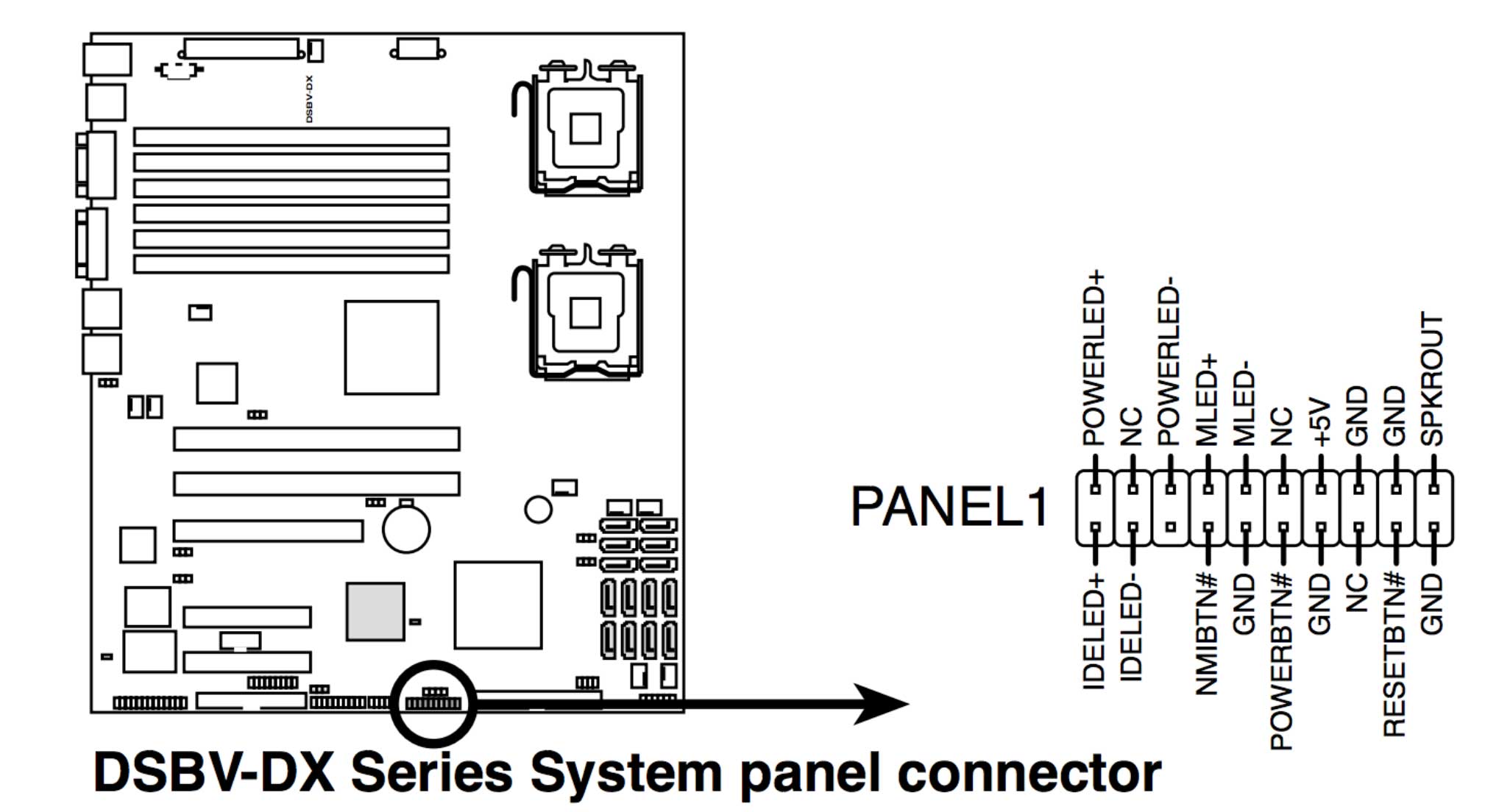

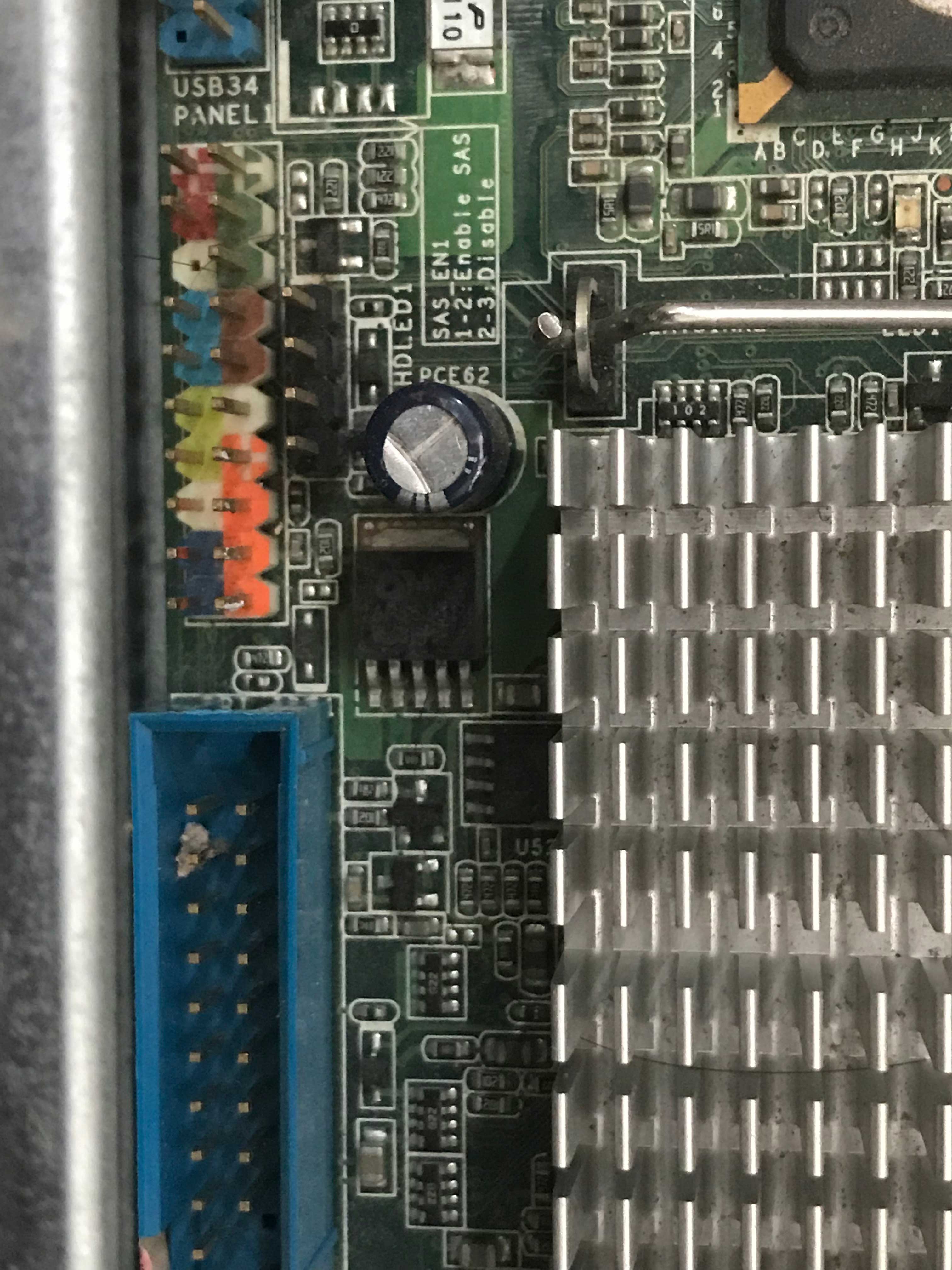

闲着没事，发现了09年购买的一台1u的机器，主板是华硕 DSBV-DX/SAS，因为开机线等，已经从主板上拔下，一时不知道怎么插，经常查阅说明书，，找到了。现分享给遇到类似情况的朋友：
1.系统电源LED（绿色3针PLED）
该3针连接器用于系统电源LED。将机箱电源LED电缆连接到此连接器。打开系统电源时系统电源LED亮起，当系统处于睡眠模式时闪烁。
2.消息LED（棕色2针MLED）
此2针连接器用于连接前信息LED的信息LED电缆。消息LED由硬件监视器控制，以指示发生异常事件。
3.系统警告扬声器（橙色4针扬声器）
此4针连接器用于机箱安装系统警告扬声器。扬声器允许您听到系统蜂鸣声和警告。
4.硬盘驱动器活动LED（红色2针IDE_LED）
此2针连接器用于HDD活动LED。将HDD活动LED电缆连接到此连接器。从HDD读取数据或向HDD写入数据时，IDE LED亮起或闪烁。
5. ATX电源按钮/软关机按钮（绿色2针PWRSW）
此连接器用于系统电源按钮。按电源按钮可打开系统或根据BIOS设置将系统置于睡眠或软关机模式。在系统开启时按下电源开关超过四秒钟将关闭系统。
6.复位按钮（蓝色2针复位）
此2针连接器用于机箱安装的重置按钮，用于系统重启而无需关闭系统电源。
